對不同充氣壓力下空氣炮噴爆壓強和噴爆沖量試驗

時間:2020-08-11 16:23:37 作者:鑫濮機械 瀏覽次數:

空氣炮的噴爆壓強,和噴爆沖量是關乎空氣炮產品性能的兩個重要指標。本周河南鑫濮機械設備有限公司通過CYG1145型壓力變送器和LabVIEW對我司產品進行嚴格的試驗。

空氣炮的噴爆可視為壓縮氣體的瞬態膨脹,噴爆時間只有幾百毫秒,需要進行高速的數據采集。河南鑫濮對每一個毫秒都采集一個數據點,滿足了試驗系統對數據分析的需要。我司技術部隊采集到的數據和對應時間顯示到測試圖上,即為壓力-時間相應曲線。數據同時保存有表格形式,可以方便查找對應的時間點和壓力點,便于進行精確計算。

本次試驗我司采用0.7MPa的空氣壓力,所以該實驗系統僅對充氣壓力為0.4-0.7MPa的數據進行對比分析。

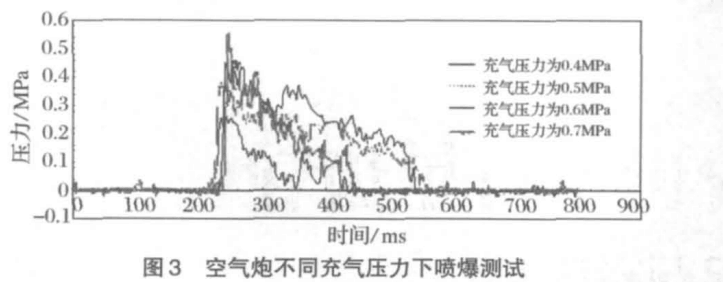

本次試驗采用我司PF(D)-300-612空氣炮,得到的測試波形如圖3所示。

一、PF空氣炮不同充氣壓下噴爆壓強和時間分析


河南鑫濮技術部將變送器壓力感應面距空氣炮噴口50mm,固定在固定盤上,固定盤相當于一個擋板,當空氣炮噴出的高速氣體沖到擋板上,速度變?yōu)榱?,空氣的?dòng)能轉化為壓能,高頻壓力變送器測到駐壓強(即動能轉化而來的壓強)

空氣炮充氣壓力不同,測到的駐壓強也不同。由圖3可得到不同充氣壓力下的波形最值,充氣壓力越大,測到的駐壓強最大值也越高。



當充氣壓力為0.4MPa時,測到駐壓強的最大值為0.256MPa;充氣壓力為0.7MPa時,測到駐壓強的最大值為0.546MPa。

隨著充氣壓力的增大,噴爆時間呈現先上升后下降的趨勢,在4組數據中,充氣壓力為0.5MPa時,監測到最大的噴爆時間218ms;充氣壓力在0.4MPa,0.6MPa時的噴爆時間分別為226ms和319ms。

二、PF空氣炮不同充氣壓力下噴爆沖量分析

我司PF型空氣炮的清堵效果不但與氣體噴爆作用力的大小有關,還與噴爆持續時間長短有關。可以用沖量來衡量空氣炮的清堵效果,沖量越大清堵效果也越好,利用積分計算空氣炮的噴爆沖量。

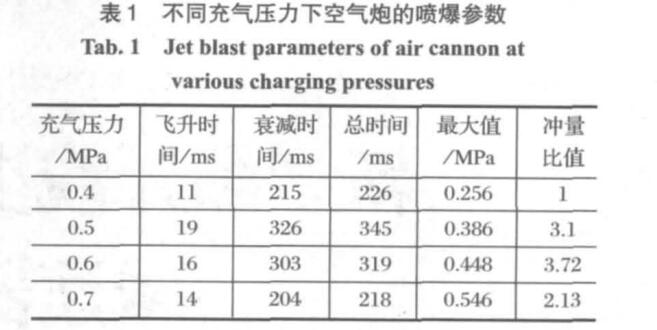

由于波形曲線是一個不規則函數,不易計算其積分值,積分可以看做是空氣炮測試波形與橫坐標圍成的面積,即可比較不同充氣壓力下空氣炮的沖量大小。設充氣壓力0.4MPa時,空氣炮測試波形與橫坐標圍成的面積為1;利用網絡劃分比較得出,充氣壓力為0.5MPa,0.6MPa及0.7MPa時,空氣炮測試波形與橫坐標圍成的面積分別為3.1,3.72,2.13.不同充氣壓力下所測的參數如表1所列。

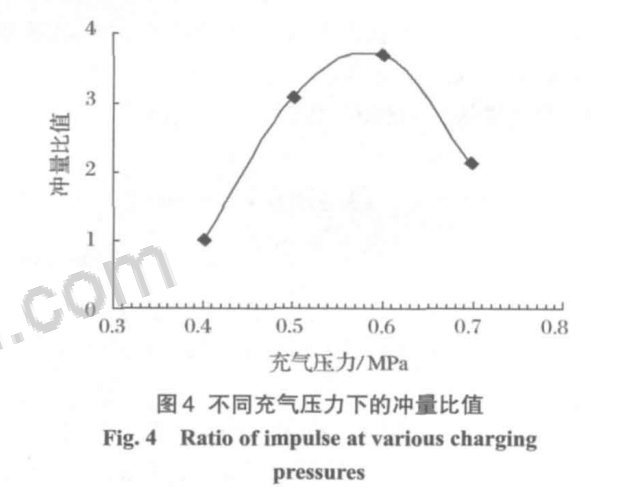

由表1可知,并不是充氣壓力越大沖量就越大。在充氣壓力增大的過程中,測到的壓強最大值呈現遞增趨勢,但噴爆時間是先增加后減少。鑫濮機械經過計算比較得出,當充氣壓力為0.6MPa,PF空氣炮的噴爆狀態比較理想,能夠得到較好的清堵效果。不同充氣壓力下的沖量比重如圖4所示。

三、結語
本次對我司PF型空氣炮的噴爆實驗,采集了空氣炮瞬態噴爆沖擊的高速數據,并從面板直接觀察空氣炮的壓力-時間相應曲線,顯示沖擊力的最大值和噴爆總時間。
通過實驗,我司PF空氣炮的性能良好,勝任于煤礦煤倉的噴爆工作。鑫濮建議,用戶對不同清堵要求下,通過調整空氣炮的充氣壓力,來達到自己最優的使用效果!
